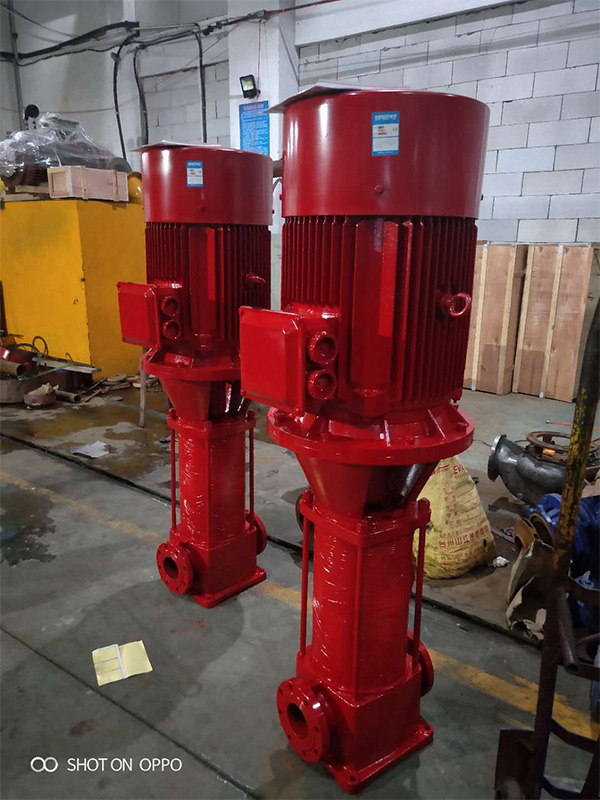

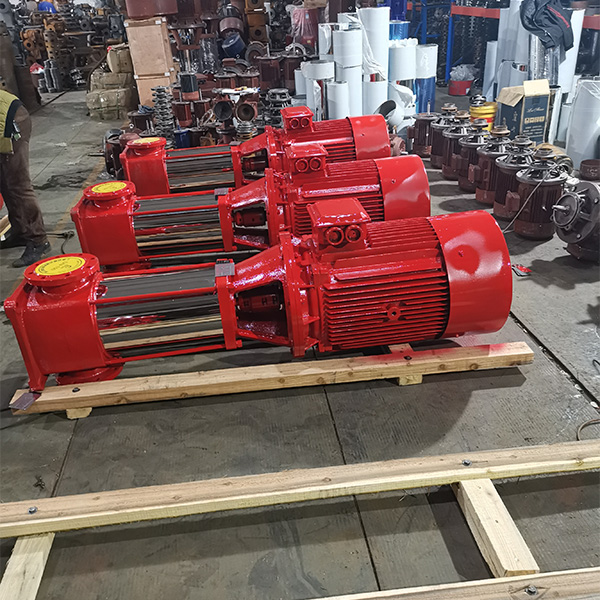

XBD-L立式多級消防泵的主要特點：

1、結構緊湊、體積小、外形美觀，其立式結構決定安裝面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

2、泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。

3、泵密封采用優質機械密封，具有密封可靠，無泄漏的特點、

4、維修方便，勿須拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行維修。





技術參數



技術參數：

流量：5-100L/S；

壓力：0.10-1.25Mpa；

功率：1.1-250KW；

轉速：980-2900r/min；

口徑：φ50-φ300；

溫度范圍：≤80℃。







產品用途



昊宣泵業XBD-L立式多級消防泵組主要用于消防系統管道增壓送水，也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環、增壓空調制冷系統送水及設備配套等場合。







型號說明



XBD-L型立式多級消防泵型號說明

XBD6.0/30G-PL

XBD --> 消防泵組代號

3.2 --> 壓力（1/10Mpa）

5 --> 流量(L/s)

65-->泵進出口口直徑

L-->結構為立式

160 --> 葉輪名義直徑

A-->葉輪經第一次切割

結構說明



昊宣泵業XBD-L立式多級消防泵的結構說明

XBD-L型多級消防泵組結構見圖。該泵由電機和泵兩部分組成，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵為立式單級單吸離心式，進、出口設在同一水平軸線上，且口徑規格相同可直接像閥門一樣安裝在管路的任何部位上，裝卸方便，占地面積小。泵設有底座，增加泵安裝的穩固性。泵體進、出口法蘭上設有取壓孔，可直接將壓力表裝上，以保證 長期在額定性能范圍運行。
