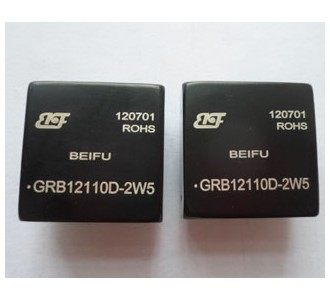

GRB 2~10W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為：9~18V、及18~36VDC標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：100VDC、110VDC、150DC、200VDC、250VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
技術參數
|
輸出特性 |
||
|
技術指標 |
技術參數 |
測試條件 |
|
穩壓精度 |
3.0 %max |
0%~100%負載范圍 |
|
電壓調整率 |
0.5%max |
滿載 |
|
負載調整率 |
+/-0.5% type. +/-1% max. (No load to full load) |
0%~100%負載范圍 |
|
紋波和噪聲 |
≤150 mV p-p, max |
20MHz帶寬 |
|
動態響應速度 |
≤150us |
25%負載~滿載 |
|
啟動延遲時間 |
500ms |
|
|
輸入特性 |
||
|
輸入電壓范圍 |
（12VDC）9.0—18VDC |
|
|
（24VDC）18—36VDC |
|
|
|
|
|
|
|
線性高速率 |
0.5% |
低端 ~ 高端 |
|
一般特性 |
||
|
開關頻率 |
300KHz |
典型值 |
|
轉換效率 |
參見型號選擇表 |
|
|
隔離電壓 |
不隔離 |
輸入和輸出之間 |
|
平均無故障間隔時間 |
1000000小時 |
|
|
溫度系數 |
0.02%/℃ |
|
|
環境特性 |
||
|
工作溫度范圍 |
-40℃~+85℃ |
|
|
儲存濕度 |
-55℃~+125℃ |
|
|
相對濕度 |
10%~90% |
|
|
冷卻方式 |
自由空氣 |
|
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
產品型號選擇指南
|
產品型號 |
輸入電壓（VDC） |
輸出電壓（VDC） |
輸出電流（mA） |
效率（%） |
|
|
標稱值 |
輸入范圍 |
||||
|
GRB12110D-2W5 |
12 .0 |
9.0~18.0 |
110 |
20 |
80 |
|
GRB12150D-2W |
12 .0 |
9.0~18.0 |
150 |
14 |
82 |
|
GRB12250D-2W |
12 .0 |
9.0~18.0 |
250 |
8 |
85 |
|
GRB24110D-2W |
24 .0 |
18.0~36.0 |
110 |
18 |
82 |
|
GRB24150D-2W |
24 .0 |
18.0~36.0 |
150 |
13 |
84 |
|
GRB24250D-2W |
24 .0 |
18.0~36.0 |
150 |
8 |
86 |
|
GRB12110D-3W |
12 .0 |
9.0~18.0 |
110 |
27 |
80 |
|
GRB12150D-3W |
12 .0 |
9.0~18.0 |
150 |
20 |
82 |
|
GRB12250D-3W |
12 .0 |
9.0~18.0 |
250 |
12 |
85 |
|
GRB24110D-3W |
24 .0 |
18.0~36.0 |
110 |
27 |
82 |
|
GRB24150D-3W |
24 .0 |
18.0~36.0 |
150 |
20 |
83 |
|
GRB24250D-3W |
24 .0 |
18.0~36.0 |
250 |
12 |
85 |
|
GRB12150D-5W |
12 .0 |
9.0~18.0 |
150 |
34 |
85 |
|
GRB12250D-5W |
12 .0 |
9.0~18.0 |
250 |
20 |
86 |
|
GRB24110D-5W |
24 .0 |
18.0~36.0 |
110 |
45 |
85 |
|
GRB24150D-5W |
24 .0 |
18.0~36.0 |
150 |
34 |
87 |
|
GRB24250D-5W |
24 .0 |
18.0~36.0 |
250 |
20 |
88 |
|
GRB12110D-6W |
12 .0 |
9.0~18.0 |
110 |
55 |
76 |
|
GRB12150D-6W |
12 .0 |
9.0~18.0 |
150 |
40 |
78 |
|
GRB12250D-6W |
12 .0 |
9.0~18.0 |
250 |
25 |
80 |
|
GRB24110D-6W |
24 .0 |
18.0~36.0 |
110 |
55 |
78 |
|
GRB24150D-6W |
24 .0 |
18.0~36.0 |
150 |
40 |
79 |
|
GRB24250D-6W |
24 .0 |
18.0~36.0 |
250 |
25 |
81 |
|
GRB12100D-8W |
12 .0 |
9.0~18.0 |
100 |
80 |
78 |
|
GRB12150D-8W |
12 .0 |
9.0~18.0 |
150 |
50 |
80 |
|
GRB12250D-8W |
12 .0 |
9.0~18.0 |
250 |
30 |
82 |
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
|
產品型號 |
輸入電壓（VDC） |
輸出電壓（VDC） |
輸出電流（mA） |
效率（%）
|
|
|
標稱值 |
輸入范圍 |
||||
|
GRB24100D-8W |
24 .0 |
18.0~36.0 |
100 |
80 |
79 |
|
GRB24150D-8W |
24 .0 |
18.0~36.0 |
150 |
50 |
81 |
|
GRB24250D-8W |
24 .0 |
18.0~36.0 |
250 |
30 |
83 |
|
GRB12100D-10W |
12 .0 |
9.0~18.0 |
100 |
100 |
80 |
|
GRB12150D-10W |
12 .0 |
9.0~18.0 |
150 |
67 |
82 |
|
GRB12250D-10W |
12 .0 |
9.0~18.0 |
250 |
40 |
85 |
|
GRB24100D-10W |
24 .0 |
18.0~36.0 |
100 |
100 |
82 |
|
GRB24150D-10W |
24 .0 |
18.0~36.0 |
150 |
67 |
83 |
|
GRB24250D-10W |
24 .0 |
18.0~36.0 |
250 |
40 |
85 |
外型尺寸及引腳描述
GRB 2~5W系列 產品尺寸：25.4x25.4x10.14 單位: mm
* 產品設計與規格如有更改,恕不另行通知。
GRB系列 GRBxxxxD-xW 2 ~10W (2:1)寬電壓輸入高電壓穩壓輸出
GRB 6~10W系列 產品尺寸：50.8x25.4x10.14 單位: mm
|
PIN腳 |
2W~5W 引腳功能說明 |
|
|
1 |
+Vin |
輸入正 |
|
2 |
GND |
輸入負 |
|
3 |
+Vout |
輸出正 |
|
4 |
NC |
空腳 |
|
5 |
GND |
輸出負 |
|
PIN腳 |
6W~10W 引腳功能說明 |
||||
|
1 |
+Vin |
輸入正 |
5 |
+Vout |
輸出正 |
|
2 |
GND |
輸入負 |
6 |
ADJ |
調整端 |
|
3 |
REM |
遙控端 |
7 |
NC |
空腳 |
|
4 |
GND |
輸入負 |
8 |
GND |
輸出負 |
|
|
|
|
|
|
|
產品應用圖
備注：GRB系列高電壓穩壓輸出高于80VDC的產品請?jiān)谳敵龆嗽黾右粋€(gè)濾波電容。
產品選型舉例：
1、 型號：GRB12110D-2W5，輸出端C4電容可選 47UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：110VDC；輸出功率：2.5W
2、 型號：GRB24250D-10W，輸出端C4電容可選 47UF/400V的電解電容。
輸入電壓Vin：18~36VDC；輸出電壓Vout：250VDC；輸出功率：10W
