噴淋塔，是用于氣體吸收最簡單的設備，在噴淋塔內，液體呈分散相，氣體為連續相，一般氣液比較小，適用于極快或快速化學反應的吸收過程。

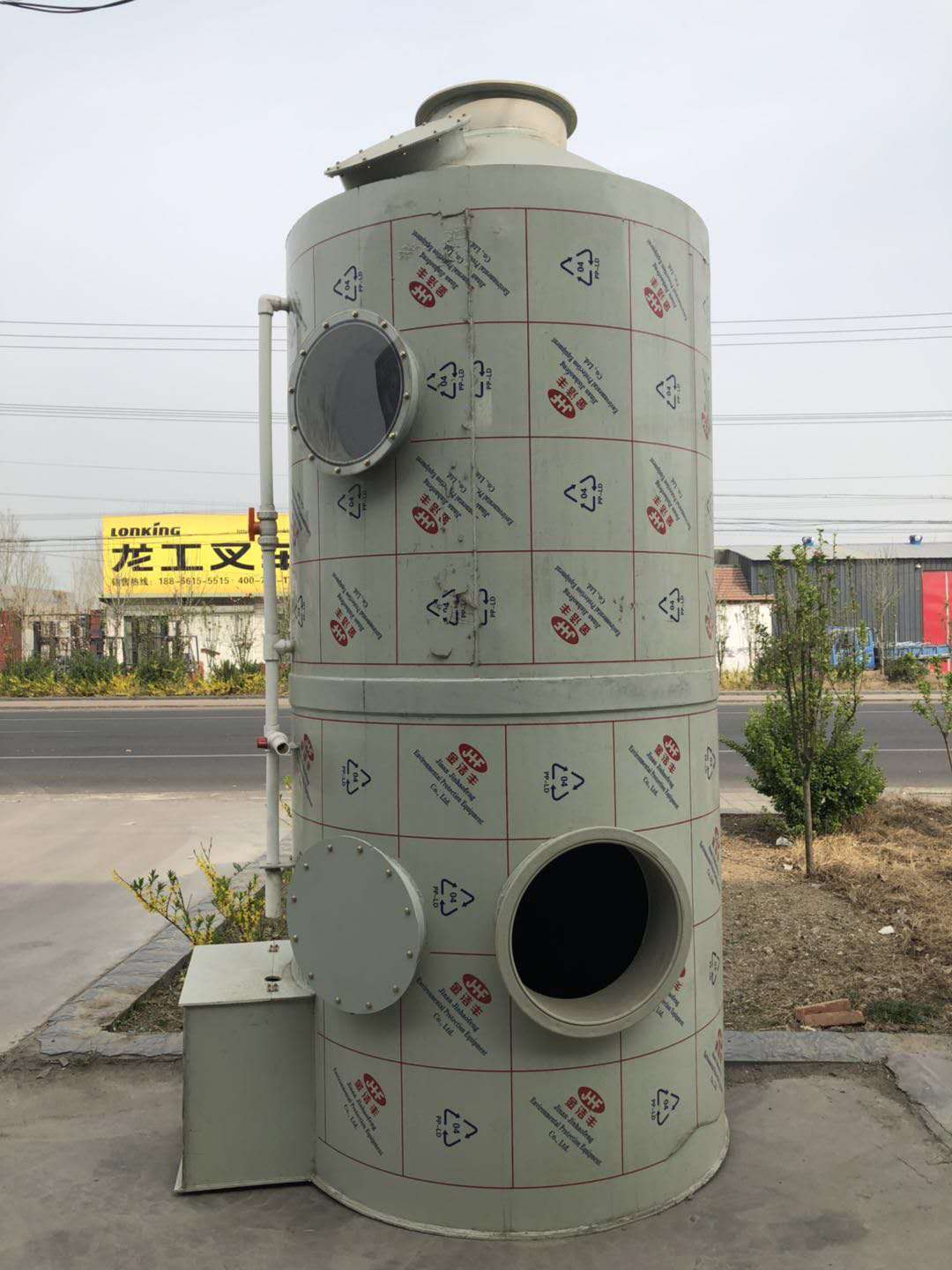

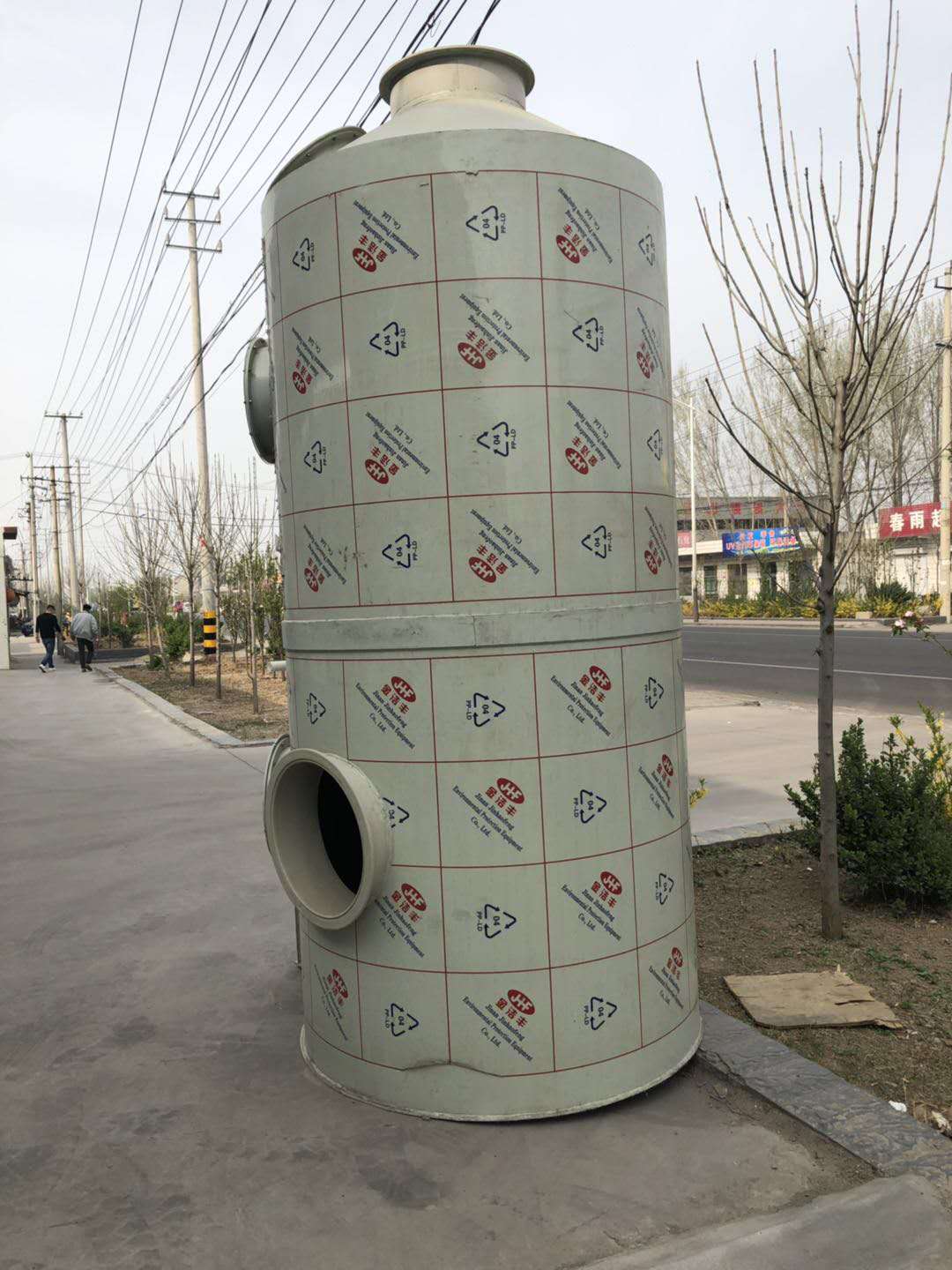

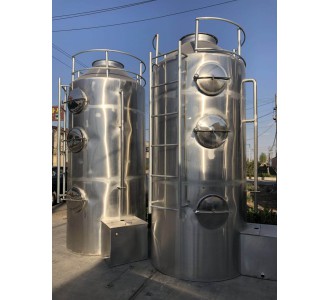

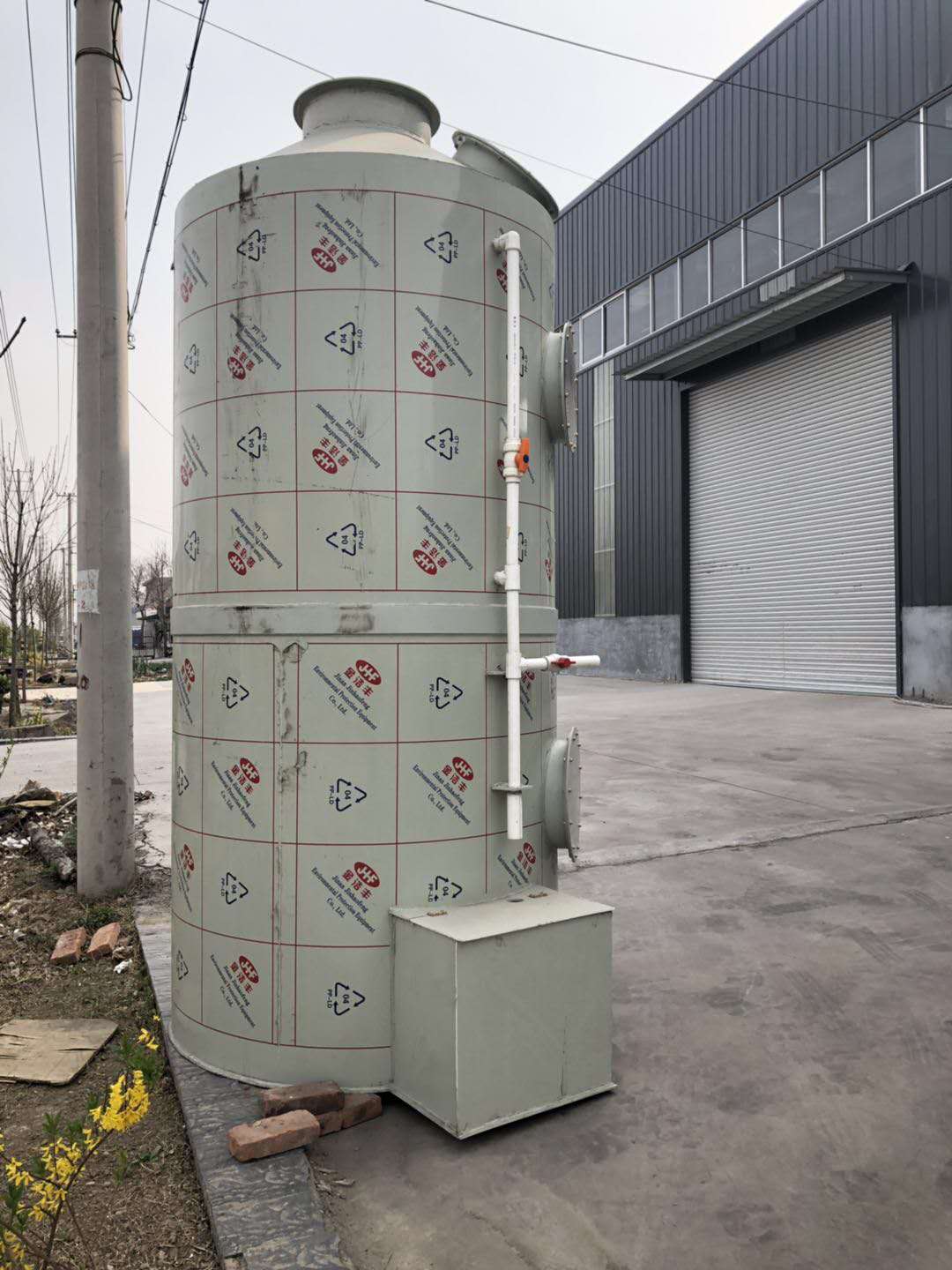

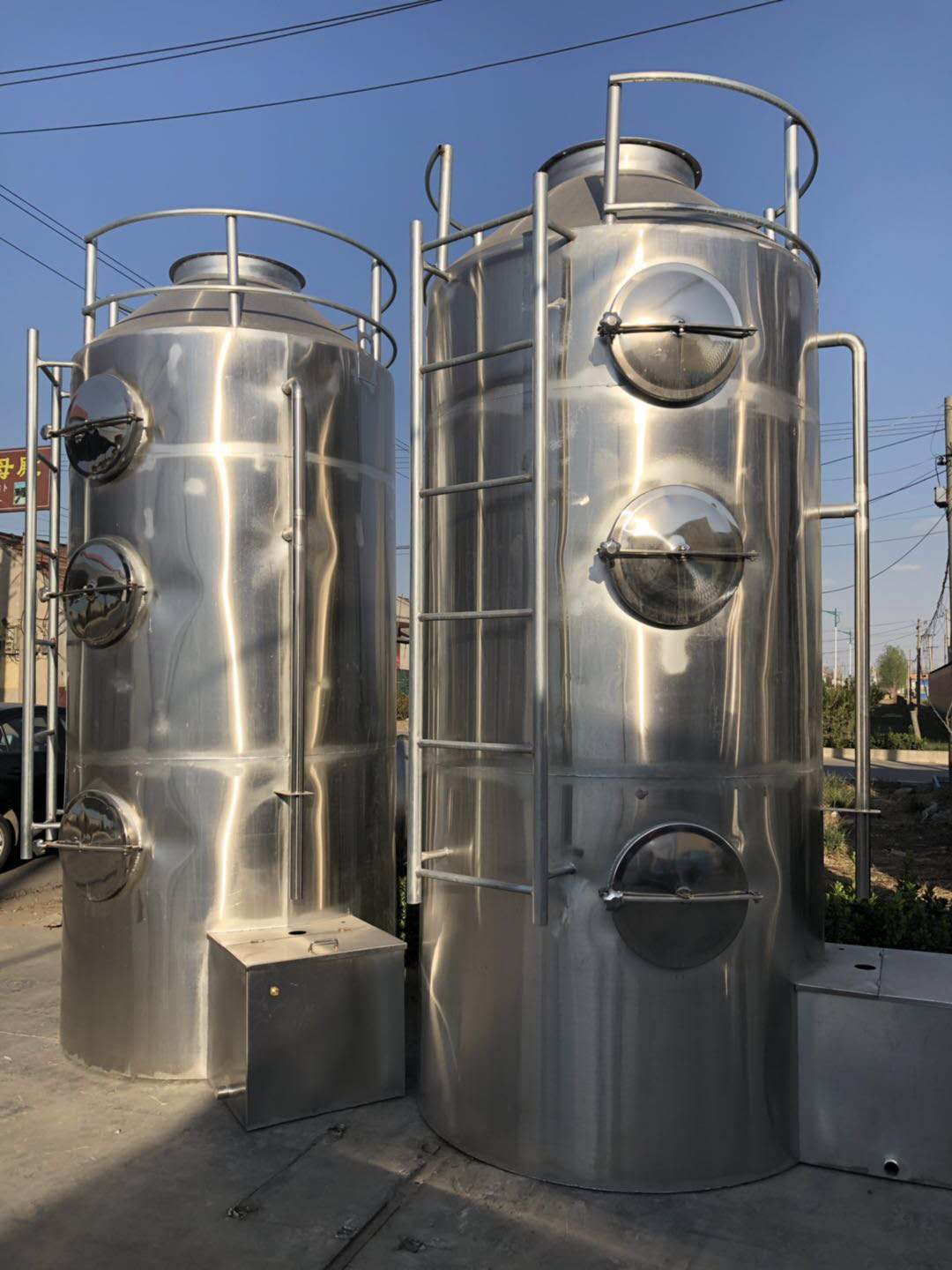

一個噴霧塔包括一個空塔和一套噴淋液體的噴嘴。其結構如圖5—7所示。一般情況下，氣體由塔底進入，經氣體分布系統均勻分布后向上穿過整個設備。而同時由一級或多級噴嘴噴淋液體，氣體與液滴逆流接觸，凈化后氣體除霧后從塔頂排出。
噴霧塔的優點是結構簡單、造價低廉、氣體壓降小，且不會堵塞。目前廣泛應用于濕法脫硫系統中。其主要特點是完全開放。除噴淋的噴嘴外，無其他內部設施。噴嘴是噴淋塔的主要附件，要求噴嘴能夠提供細小和尺寸均勻的液滴以使噴淋塔有效運轉。
工作原理：塵氣流向上運動，液滴由噴嘴噴出向下運動，粉塵顆粒與液滴之間通過慣性碰撞、接觸阻留、粉塵因加濕而凝聚等作用機制，使較大的塵粒被液滴捕集。當氣體流速較小時，夾帶了顆粒的液滴因重力作用而沉于塔底。凈化后的氣體通過凈水器去除夾帶的細小液滴從頂部排出
根據噴淋除塵器內截面的形狀，可分為圓形和方形兩種；按其內的氣液流動方向不同，可分為逆流、順流和錯流三種形式。
在逆流式噴霧塔中，含塵氣體從噴淋除塵器底部進入，通過氣流分布格柵而均勻地向上運動；液滴由噴嘴噴出從上向下噴淋，噴嘴可以設在一個截面上，也可以分幾層設在幾個截面上。因顆粒和液滴之間的慣性碰撞、攔截和凝聚等作用，使較大的粒子被液滴捕集。凈化后的氣體經過塔上部的防霧擋水板，除去攜帶的水霧排出。
順流形式的噴霧塔，液體和含塵氣流在塔內按同一方向流動，一般是從頂部淋下來，對于液滴從氣流中分離有利，缺點是慣性碰撞效果差，主要用于使氣體降溫和加濕等過程。
而錯流形式的噴霧塔，即液體由塔的頂部淋下來，而含塵氣流水平通過噴霧塔。
噴霧塔洗滌器下部一般設有集液管槽，并附設有沉淀池，使液體能循環利用
