正壓送風作為一種行之有效的防煙樓梯間（以下簡稱“樓梯間”）與前室（合用前室）的防煙方式，在國內外高層建筑設計中已被廣泛接受與采用。不論國內與國外的防火規范，都有一致的加壓要求，即應使在火災時，樓梯間壓力＞前室壓力＞走廊或室內壓力。

樓梯間余壓之所以要大于前室，是因?yàn)閺幕馂?zāi)現場人員疏散方向來看人員是先進入前室再進入樓梯間。當人流量較大時，前室和樓梯間的門會出現同時開啟的情況，這時要求正壓送風的流向應從樓梯間流向前室再流向走道，這樣才能起到防煙的效果。

據中華人民共和國國家標準GB50045-95《高層民用建筑設計防火規范》中明確指出：

8.3.1：不具備自然排煙措施的防煙條件的防煙樓梯間、消防電梯間前室和使用前室，應設置獨立的機械加壓送風的防煙措施。

8.3.7：機械加壓送風機的全壓，除計算最不利環管道壓頭損失外，尚應有余壓。其余壓值應符合下列要求：

8.3.7.1：防煙樓梯間為40pa至50pa.

8.3.7.2:前室、使用前室、消防電梯間前室、封閉避難層（間）為25pa至30pa.

我公司是較早從事正壓送風系統測控研究及制造的企業，針對于樓梯間及前室的正壓送風，退出QHD615、QHD611兩款壓力傳感器，配合QHD8501旁通控制器（控制箱）的解決方案。

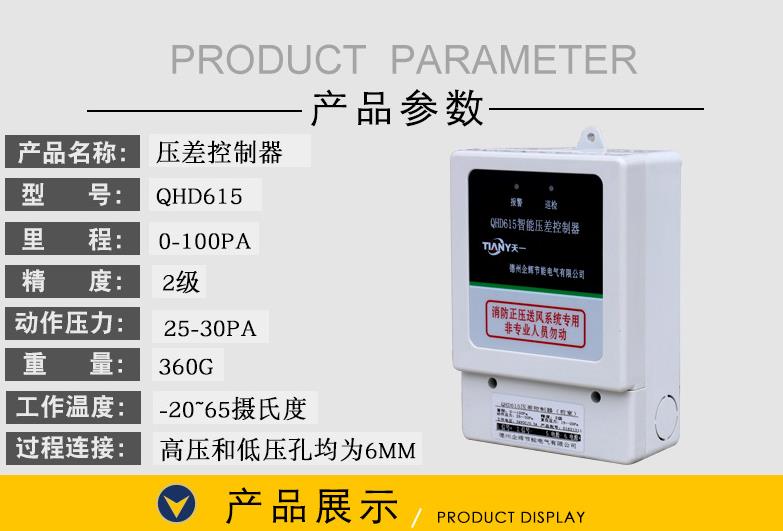

QHD615消防壓力傳感器

產品介紹：

QHD615系列壓力測控系統是專為防煙樓梯間、前室、合用前室、消防電梯間前室、封閉避難層（間）等場所余壓檢測和控制設計的智能測控設備。

系統由壓力測控器、風閥控制箱經計算機數據總線組合而成，通過相互獨立工作的各樓層壓力測控器對正壓送風余壓的檢測，向風閥控制箱下發控制指令，再通過風閥控制箱控制泄壓閥的工作狀態，實現相應空間壓差控制，達到保持余壓值合理范圍的目的。該系統通過了山東省計算科學研究院測試，并獲得《校準證書》。

產品特點：

（1）標準工業設計，便于安裝，美觀大方；后殼接線方式，無外露電線，整潔美觀。

（2）帶兩個功能指示燈顯示巡檢功能和報警指示；直接輸出開關控制信號。

（3）完整獨立設計，均能獨立工作，任何一臺出現故障均不影響整體運行；

（4）采用美國進口小量程壓差傳感器，精度高，最適合小壓差測量；

（5）采用工業級ARM主流處理器，抗干擾能力強，工作穩定可靠。壽命長；

（6）零位、滿度均現場可調；

（7）總線制傳輸，穩定可靠；

（8）風閥控制箱采用交流接觸器設計，工作安全可靠；

（9）采用四線制，僅用四根線即可將整個系統連接起來，接線簡單方便，大大降低工程量，同時避免多線方式帶來的接線錯誤和故障率。

技術參數：

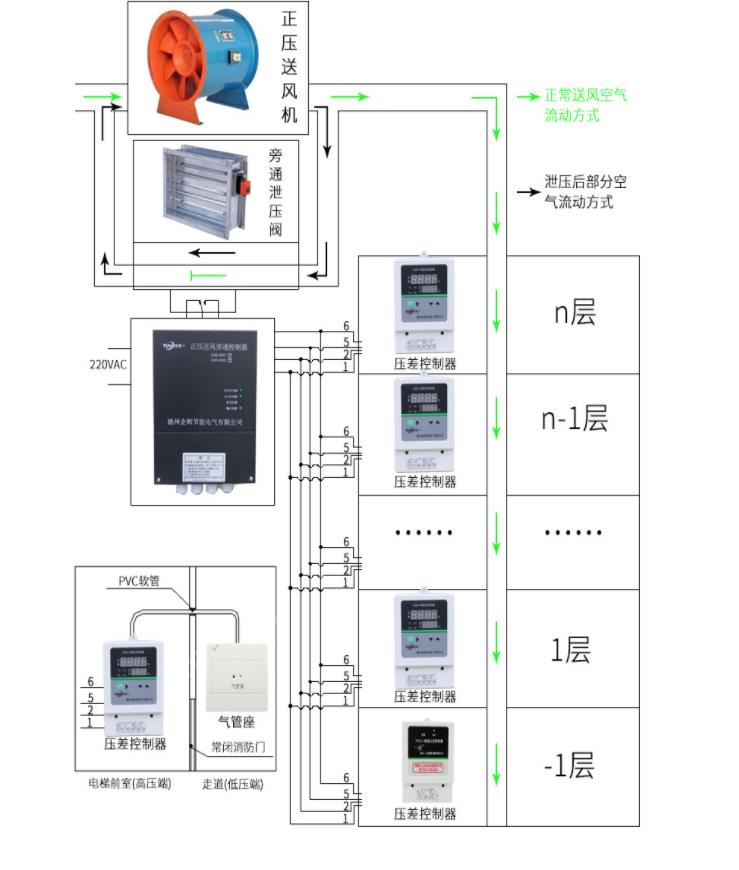

本系統由壓力測控器、風閥控制箱、連接線組成。如下圖所示：圖中正壓送風機、泄壓風閥由客戶提供，各種連接線由客戶按照?qǐng)D紙要求提前布好。

主要技術：

（1）空氣壓力傳感技術

采用美國進口的長壽命、高性能、小量程（-100pa--100pa）壓力傳感器，具有溫度補償合理、線性度高的特點。阻尼率波設計，受動壓的影響小，高過載和高靜壓設計。本產品采用我公司自主研發生產的微差壓變送器，輸入電壓24V，輸出為開關信號。具有量程小、精度高、誤差下工作穩定的特點。

（2）計算機控制技術

采用工業級ARM主流處理器，抗干擾能力強，工作穩定可靠，使用壽命長。實時采集壓力數據進行數據分析。數據異常時，發出控制信號，并發出告警提示，數據采集及時，反應速度快，控制信號準確。

（3）計算機網絡技術

標準串行接口，總線方式。用錢省，傳輸可靠，便于施工和維護。

壓力傳感器安裝實施說明：

QHD615壓差控制器用于控制前室壓力時高壓嘴（短嘴）接通前室，低壓管嘴(長管嘴）接走廊或過道；QHD615壓差控制器監控兩端的壓差值，當壓差值達到設定值（25~30pa）,壓差控制器常開觸點閉合，接通樓頂旁通泄壓閥控制箱電源，處于頂樓的旁通泄壓閥打開進行送風泄壓，降低壓差值，當壓差值降低到一定值（通常回差為10pa）,QHD615前室壓差控制器觸點斷開，頂樓旁通閥斷電，旁通閥閉合停止泄壓。

該產品采用總線制連接方式，控制系統僅需四根線，其中兩根為供電給壓差控制器工作的電源線，另兩根為控制旁通泄壓閥的控制線。其中6 - 5號端子接電源線；1 - 2號端子（樓梯間45pa動作，35pa復位）（前室27.5pa動作，17.5pa復位）為控制信號輸出端子。
