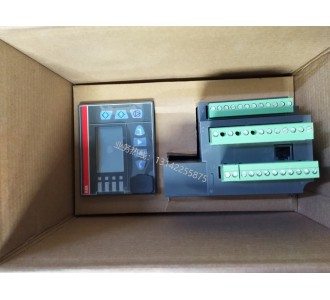

M101 / M102 馬達管理中心 產品概述 M101 / M102 馬達管理中心是基于微處理器技術開發研制的電動機智能管理系 統。通過 M101 / M102 電動機控制裝置 MCU，以及先進的現場總線通訊技術， M101 / M102 馬達管理中心為低壓電動機提供了一整套專業化的集控制、保護與 監測于一體的智能化管理方案，是過程控制系統電動機智能化管理的理想選擇。

控制產品 - 馬達管理中心

• M101 / M102

1、產品新功能 相比之前的軟件版本和硬件版本：

主要特點

■ 僅一個規格的內置CT，0.24～63A，取代原有的6個規格

■ 除24VDC工作電源外，增加支持110VAC和240VAC工作電源

■ 提供256條帶時間戳的SOE

■ 除電源和通信接口不同外，各類產品的特點和功能統一 尺寸

■ MCU的尺寸和安裝方式保持不變。MD21/MD31比原來的 MD2/3面板大（3mm），但開孔尺寸不變 控制功能

■ 增加帶接觸器的饋電回路和帶接觸器的饋電回路（控制按鈕 盒）兩種控制類型

■ 區分雙繞組雙速電機和單繞組雙速電機的控制方式

■ 修改帶軟起動器的直接起動和正反轉起動的控制邏輯

■ 修改M10x-M的控制權限，使之與M10x-P一致 數字量輸入和輸出

■ 所有DI均可以進行功能配置和觸點類型選擇

■ 修改“緊急停車”，“限位開關1”，“限位開關2”，“外部脫 扣”的輸入功能定義

■ 開關量輸出增加輸出狀態配置等功能 保護

■ 增加起動時間保護，防止電機起動過程的堵轉

■ 可選擇TOL在起動時間內開啟或關閉

■ 增加PTC短路保護 通信 增加支持的兩個 MODBUS 通信速率 : 38400 bps 和 57600 bps 監測

■ 監測更多的運行數據，如電流相不平衡，PTC電阻值，TOL 脫扣時間，TOL復位時間，起動次數和DI狀態

■ 線電壓的測量，替代現有的相電壓測量 維護 提供更多的維護數據，如脫扣次數，帶時間戳的事件記錄等 操作面板 MDx

■ MDx防護等級提高至IP54

■ 可以選擇LED的顏色和功能

■ 可以選擇MD21的顯示信息

■ 支持簡體中文和英文

■ 可以通過MD21直接進行參數設計

■ 參數設置口改為mini USB參數?

M102-M with MD21 24VDC
M102-M with MD31 24VDC
M102-P with MD21 24VDC
M102-P with MD31 24VDC
M102-M with MD21 110VAC
M102-M with MD21 240VAC
M102-M with MD31 110VAC
M102-M with MD31 240VAC
M102-P with MD21 110VAC
M102-P with MD21 240VAC
M102-P with MD31 110VAC
M102-P with MD31 240VAC

M102-P  2.5-5.0 with MD2

M102-P  12.5-30.0 with MD2

M102-P 12.5-30.0A w/ MD2 24VDC
M102-P 30.0-63.0A w/ MD2 24VDC
M101-M with MD21 24VDC
M101-M with MD31 24VDC
M101-P with MD21 24VDC
M101-P with MD31 24VDC
M101-M with MD21 110VAC
M101-M with MD21 240VAC
M101-M with MD31 110VAC
M101-M with MD31 240VAC
M101-P with MD21 110VAC
M101-P with MD21 240VAC
M101-P with MD31 110VAC
M101-P with MD31 240VAC
M101-P  1.0-2.5 with MD2
M101-P  5.0-12.5 with MD2
M101-P  12.5-30.0 with MD2
M101-P  30.0-63.0 with MD2
M101-M 24VDC  without MD & 1.2M cable
M101-P 24VDC   without MD & 1.2M cable

電動機控制單元
MCU(MOTOR ConTRON UNIT)
M101-M 0.5-1.0 WITH MD2)
M101-M 1.0-2.5 WITH MD2)
M101-M 2.5-5.0 WITH MD2)
M101-M 5.0-12.5 WITH MD2)
M101-M 12.5-30.0 WITH MD2)
M101-M 30.0-63.0 WITH MD2)

M101-P 0.5-1.0 WITH MD2)
M101-P 1.0-2.5 WITH MD2)
M101-P 2.5-5.0 WITH MD2)
M101-P 5.0-12.5 WITH MD2)
M101-P 12.5-30.0 WITH MD2)
M101-P 30.0-63.0 WITH MD2)

M102-M 0.5-1.0 WITH MD2)
M102-M 1.0-2.5 WITH MD2)
M102-M 2.5-5.0 WITH MD2)
M102-M 5.0-12.5 WITH MD2)
M102-M 12.5-30.0 WITH MD2)
M102-M 30.0-63.0 WITH MD2)

M102-P 0.5-1.0 WITH MD2)
M102-P 1.0-2.5 WITH MD2)
M102-P 2.5-5.0 WITH MD2)
M102-P 5.0-12.5 WITH MD2)
M102-P 12.5-30.0 WITH MD2)
M102-P 30.0-63.0 WITH MD2)

M101-M 0.5-1.0 WITH MD3)
M101-M 1.0-2.5 WITH MD3)
M101-M 2.5-5.0 WITH MD3)
M101-M 5.0-12.5 WITH MD3)
M101-M 12.5-30.0 WITH MD3)
M101-M 30.0-63.0 WITH MD2)

M101-P 0.5-1.0 WITH MD3)
M101-P 1.0-2.5 WITH MD3)
M101-P 2.5-5.0 WITH MD3)
M101-P 5.0-12.5 WITH MD3)
M101-P 12.5-30.0 WITH MD3)
M101-P 30.0-63.0 WITH MD3)

M102-M 0.5-1.0 WITH MD3)
M102-M 1.0-2.5 WITH MD3)
M102-M 2.5-5.0 WITH MD3)
M102-M 5.0-12.5 WITH MD3)
M102-M 12.5-30.0 WITH MD3)
M102-M 30.0-63.0 WITH MD3)

M102-P 0.5-1.0 WITH MD3)
M102-P 1.0-2.5 WITH MD3)
M102-P 2.5-5.0 WITH MD3)
M102-P 5.0-12.5 WITH MD3)
M102-P 12.5-30.0 WITH MD3)
M102-P 30.0-63.0 WITH MD3)
