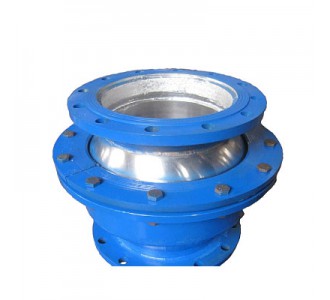

球型旋轉補償器(又稱球形接頭)，主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。

該產品主要利用橡膠的獨特性能：高彈性、高氣密性、耐介質性和耐候性及耐輻射性等。它采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。內部致密度高，能承受較高壓力，彈性變形效果優異。產品結構設計斷面弧高、曲線長、具有較大的多向唯一功能。特別適用于地質條件復雜、沉降幅度大和管道運行中冷熱變化頻繁導致管道損壞的場所。利用橡膠的彈性滑動轉移和變形機械力的傳熱散逸功能有效地消除泵、閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低震動和噪聲傳遞的理想環保產品。該產品設計內壁光滑，經實際測試，對介質的流速，流量無任何影響，并且永不生銹，基本可以免除有效運動期內的維修。

應用范圍：

球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下：

1、用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍。

2、用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。

3、用于冶金設備(如高爐、轉爐、電爐、加熱爐等)的汽化冷卻系統中和煤灰輸送管道系統作萬向接頭用。

4、用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因?qū)艿喇a(chǎn)生破壞。

布置形式：

球補有多種布置形式，使用起來比較靈活，但通常設計中主要應用的還是兩種布置形式：一是水平或垂直Z形管道上布置兩個球補;二是水平L形管道上布置三個球補。 (如下圖所示)

我公司生產的球型接頭具有以下特點：

(1)防泄漏

實際運行中發現，球形接頭的主要泄漏點是球補與管道聯接的法蘭處，所以球補與管道的聯接最好采用焊接，盡量少用法蘭聯接。球形接頭盡可能靠近彎頭布置即盡可能加長球心距。

(2) 防脫架

球型接頭距離長，固定支架受力大，固定支架一定要牢固可靠。管道滑托一定要足夠長(安裝時，向位移相反方向偏移)且留有一定的余量，以防管道超溫運行。 否則，將造成長距離管道滑托脫架等問題。

(3) 在空間允許的情況下，為保證安全運行,最好采用無冷定位安裝球補。

(4) 球補兩側長距離直管段上，隔一定距離設置導向支架，活動支架要采用滾動支架或滑托下墊聚四氟乙烯板，以減小管道摩擦力。

(5) 管道敷設多管并行或大管背小管布置時，一定要在集中布置球補的地方留有足夠的活動空間，以免球補相互影響，保證球補正常自由動作。

(6) 球補垂直布置時，靠近球補的第一個活動支架一定要設置彈簧支(吊)架。

(7) 水平L形管道布置三個球補架空敷設時，一定要在每個球補下設置平臺，以便安裝球補小車，從而保證球補的自由運動。并且，在靠近管道彎頭下面要設置一個橫擔足夠長的滑動支架，以保證管道熱位移時，管道滑托不至于落架。
