產品介紹

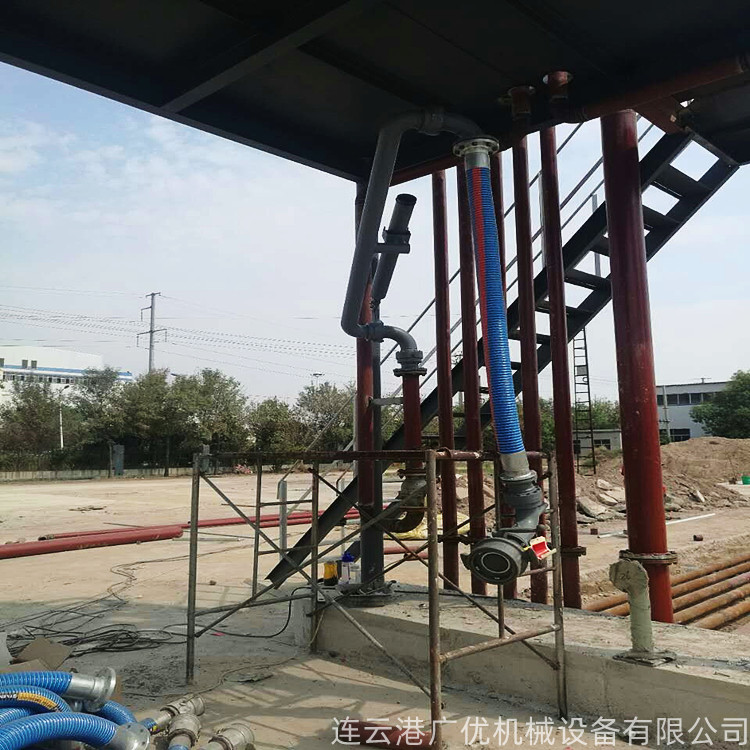

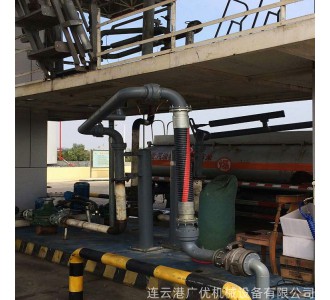

下裝鶴管也叫底部鶴管，主要用于橇裝臺與公路、鐵路槽車之間的液體介質輸送，適用于目前國際上先進的油庫自動化底部發油系統，它能實現快速對接，增加安全性，提高裝車效率；同時在油氣類介質裝卸時使用，能大大減少斷開時液體的跑損，適用于多倉同時裝車。鶴管前端利用快速接頭或者干式閥與罐車對接，使現場工作人員操作設備程序簡單，避免在操作頂部裝車鶴管時需要上棧橋和罐車進行高空作業。

　　下裝鶴管參數：

　　適用介質：汽油、柴油等

　　裝車形式：底部密閉裝車

　　公稱尺寸：DN100（液相），DN100（氣相）

汽車下裝鶴管部件：

　　1.接口法蘭：DN100，PN1.6MPa

　　2.回轉器接頭（旋轉接頭）：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件

　　3.內臂：用于連接輸送管道，并與外臂連接的部件

　　4.外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車調整對接工作位置的部件

　　5.平衡器：用于平衡外臂轉動力矩的部件，由彈簧缸筒、內部拉桿、彈簧、彈簧缸掛耳等組成，平衡器里面的彈簧為壓縮彈簧。

　　6.垂管：采用復合軟管用于槽罐車使用，柔軟輕便，適合頻繁彎曲移動使用，應用于輸送燃料油類液體氣體，汽油、柴油、煤油、原油等碳?xì)浠衔锂a(chǎn)品

　　7.干式分離閥母端：采用API干式閥接在裝卸車鶴管的末端，在非工作狀態時，此干式閥關閉狀態，保證鶴管內部的介質不會泄漏出來

　　8.停靠裝置：固定API快速接頭

　　9.導靜電裝置：可有效的消除靜電積蓄
