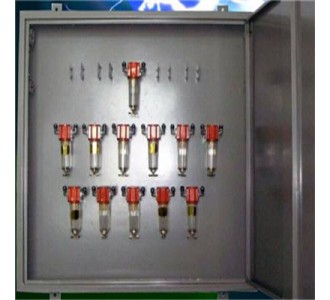

束管分路箱又叫束管分纜箱,用作煤礦井下束管管路連接。管路附件有分纜箱、濾塵器、儲水器、放水器等。束管分路箱,有12路分路箱、8路分路箱、4路分路箱、24路分路箱等多種,主要是根據束管路數來配備不同規格的分路箱。束管按芯管管徑可分8mm、10mm兩類; 礦用束管按芯管數量可分為1芯束管、2芯束管、3芯束管、4芯束管、5芯束管、7芯束管、8芯束管、9芯束管、12芯束管、16芯束管、19芯束管、33芯束管等。

組成

主要由粉塵過濾器、單管、束管、分路箱、抽氣泵、氣體采樣控制柜、監控微機、束管專用色譜儀、打印輸出設備、網卡、系統軟件等組成。Bxb8650

系統工作原理

煤礦束管色譜檢測系統是在微機控制下，由地面抽氣泵將氣體抽入色譜儀，色譜儀檢測出結果后，由電腦進行分析，整個過程都在微機控制下進行，自動化程度高。系統工作時，先啟動抽氣泵，使束管內形成負壓，即井下外部的壓力大于束管內的壓力，使井下氣體被吸入束管，到達井上的電磁閥前并處于等待檢測狀態。

氣相色譜儀達到穩定工作狀態后，微機通過控制接口板輸出一個開關量給驅動電路，驅動電路的繼電器吸合，接通某一路束管的電磁閥，該路束管內的氣體被送入色譜儀中，由色譜儀開始分析。色譜儀的分析結果被送到微機內的數據采樣接口板上，經過信號放大，模數轉換，將模擬量變成數字量，然后由分析軟件進行處理，形成譜圖和分析結果，分別在屏幕和打印機上表現出來，完成某一路束管氣體的檢測分析過程。在需要多路檢測的時候，由微機按照用戶設定的檢測順序和檢測次數自動循環進行，無需人工干涉，可實現24小時連續在線檢測與分析，所有分析數據均可保留。以便工作人員對數據的再利用。
