地面設備：
(1)采樣控制部分：由輸出控制接口板、電磁閥驅動電路、抽氣泵、自動進樣器等組成，它們各自裝在微機和控制柜內。其作用是按規定的順序和時間將氣體送入紅外線氣體分析儀和氣相色譜儀中。
(2)氣體預處理部分：由消焰器，過濾器，冷凝器和流量計等部分組成，其作用是把處理合格的樣氣送入分析儀器中。
(3)氣體分析部分：由紅外線氣體分析儀，氣相色譜儀、專用輸入輸出接口、載氣氣源等部分組成。
(4)數據采集處理部分： 由數據采樣接口板、采樣程序組成．用以采集氣體分析儀傳來的數據， 由測控軟件內的數據分析、圖形顯示、譜圖檢測、計算結果等部分組成。通過分析將采樣數據形成分析報告及譜圖。
(5)打印輸出部分：由打印機及檢測軟件中的打印控制部分組成。用以輸出所有的分析報告、圖表等。
(6)抽氣泵部分：把井下各個測點的氣體抽到氣體分析室。
束管檢測技術意思重大，濟寧驕陽本質做人，用心造束管；中國夢，造中國好束管，筑中國夢。

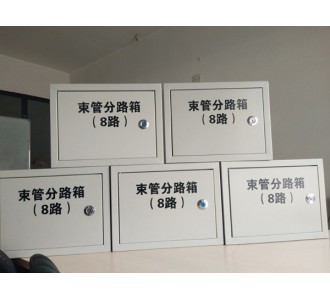

束管分路箱用途
該系統專業用于大、中、小各類煤礦自然火災預報和防治工作。對井下任意地點的O2、N2、CO、CH4、CO2、C2H4、C2H6、C2H2、C3H6、C4H10等氣體含量實現24小時連續監測，通過對自然火災標志氣體的測定和分析，及時預測預報發火點的溫度變化，判斷煤面的氧化情況，為煤礦自然火災和礦井瓦斯事故的防治工作提供科學依據。系統在地面設監測、分析中心，利用微機控制，通過抽氣泵將井下工作面密閉采空區的氣體經束管抽至地面監測室進行監測分析。可以指導采空區的配風、抽放瓦斯、調壓、注漿等工作；通過敷設束管還便于對一些工作人員無法到達或危險大的盲巷等地方進行監測瓦斯等氣體成份濃度。
?
