EAU01 智能交流配電模塊（以下簡稱 EAU01）主要用于電力電源系統中交流部分的信號檢測以及幫助電力電源系統實現交流輸入支路的自動切換功能。其小型化的結構設計可適應電氣柜狹小的安裝空間，并方便產品的維護。



一、主要實現如下功能：

1.模擬量檢測：檢測 6相交流電壓、3相交流電流、有功功率、無功功率、視在功率、功率因數、頻率、周期。

2.開關量檢測：檢測 6 路開關量信號。

3.自動控制：根據交流輸入電壓信息，通過接觸器的投切控制兩路交流輸入。接觸器采用高壓吸合－低壓保持模式。控制邏輯模式分為兩種：ATS和自動切換。

4.通訊功能：提供 RS485和 CAN 兩種通訊口。

5.告警功能：對異?，F象上報給主監控模塊，并在本機通過告警燈指示。

6.表頭顯示：可以主動將測量數據上送給表頭。

二、外觀

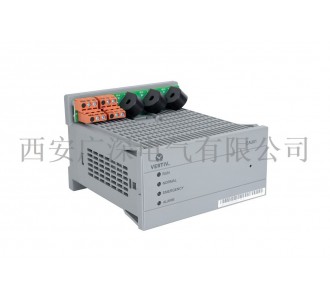

EAU01 外觀如下圖所示，分為主機和底座兩部分。

艾默生監控模塊

圖1 EAU01外觀

EAU01 外部尺寸為：117mm（寬）×88mm（高）×119.5mm（深）。

前面板尺寸為：117mm（寬）× 57mm（高）

三、環境要求

1．工作溫度：－10℃～65℃

2．儲存溫度：－25℃～65℃

3．相對濕度：≤90％（40±2℃）

4．供電電源輸入范圍：80Vdc～320Vdc 或 80Vac～295Vac（額定電壓范圍：180Vdc～250Vdc/180Vac～250Vac）

四、注意事項

1.EAU01 必須安裝在機柜內部，只有前面板可以暴露在機柜外部供顯示使用。

2.在安裝維護過程中，將 EAU01主機從底座取下后，注意底座上仍然有電源輸入，小心觸電。

3.EAU01 包含多個交流電源或直流電源輸入，在維修之前需斷開所有電源。

4.對于電源輸入保險的要求：

1）接入采集裝置的兩路電源輸入線及兩路三相交流輸入采集線必須配置熔斷器。若電源輸入為直流，則各路正負端（P1＋/P1－、P2＋/P2－）都需要配置熔斷器；輸入熔斷器推薦型號0477002.MXP（LITTELFUSE 公司生產）。若電源為交流輸入，則 2 路的交流（P1＋、P2＋），兩路三相交流輸入采集線（NA、NB、NC、EA、EB、EC）都需要配置熔斷器；推薦型號為 0216002.MXP（LITTELFUSE 公司生產）。

2）電源母線輸入的正負極都要配置上述保險，另外為了達到足夠的安全，要求所選擇的保險在熔斷情況下，熔斷點之間的距離必須大于 3.0mm；如果在電源輸入端配有機械斷路器，則對保險的熔斷距離不做要求。

5.人體產生的靜電會損壞 EAU01中電路板上的 IC等靜電敏感元器件。在接觸設備前，為防止人體靜電損壞敏感元器件，必須佩戴防靜電護腕，并將防靜電護腕的另一端良好接地。

6.禁止將 EAU01安裝在系統上運輸。EAU01 必須單獨包裝運輸，系統現場安裝完成后，再將 EAU01 安裝到系統上。
