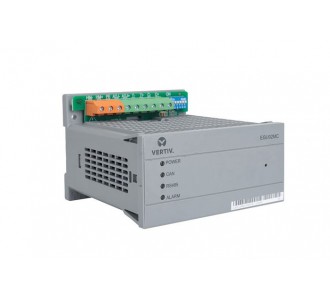

艾默生egu02mc通用配電模塊（以下簡稱egu02mc）主要用于檢測饋出空開狀態及溫度信號，或者是配合edu02mc檢測支路的絕緣狀態。其小型化的結構設計可適應電氣柜狹小的安裝空間，可以通過上級監控emu10mc的下拉菜單來設置不同的功能模式。
egu02mc的功能
1.全開關。接入32路開關量，實現開關量狀態檢測功能；
2.全絕緣。接入32路直流型漏電流傳感器，實現支路絕緣檢測功能；通過can總線配合edu02mc，可組成直流型絕緣監測系統；
3.全溫度。接入32路電流型溫度傳感器，實現溫度檢測功能；
4．16絕緣16開關。s1~s16依次接入直流傳感器的信號端，s17~s32依次接入開關量。
5．15絕緣15開關2溫度。s1~s15依次接入直流傳感器信號的信號端，
s16~s30依次接入開關量，s31和s32接入電流型溫度傳感器的信號端。
6．27開關2專有3溫度。s1~s27依次接入開關量，s28接入外接的絕緣繼電器輔助觸點，常開，s29接入充電機輸出熔斷器輔助觸點，常閉。s30~s32接入溫度傳感器信號端。
7.交流竄入支路定位。系統發生交流電源竄電故障時，配合edu02mc可以定位交流竄入的支路。
8.直流互竄支路定位。系統發生直流電源互竄故障時，配合edu02mc可以定位直流互竄的支路。
此外，egu02mc還具有通訊和告警功能。產品提供rs485和can兩種通訊口。對異常現象上報給上級監控模塊，并通過自身gaojin燈指示。
9.測量誤差
10．注意事項
1).egu02mc必須安裝在機柜內部，只有前面板可以暴露在機柜外部。
2).安裝維護egu02mc前，需斷開電源，再將egu02mc主機從底座取下，以免觸電。
3).根據電力系統規范要求，接入采集裝置的電源輸入線正負極都必須配置熔斷器。熔斷器推薦型號為0477002.mxe（littelfuse公司生產）。
4).電流型溫度傳感器必須采用廣深產品，型號為moni01zsl。
5).人體產生的靜電會損壞egu02mc中電路板上的靜電敏感元器件。因此在接觸設備前，須佩戴防靜電護腕，并將防靜電護腕的另一端接地。
6)．禁止將egu02mc安裝在系統上運輸，egu02mc必須單獨包裝運輸，系統現場安裝完成后，再將egu02mc安裝到系統上。
艾默生認證合作伙伴廣深直流屏技術服務中心銷售艾默生各類變電站直流電源系統并提供技術支持 ，歡迎咨詢
