gz22010-3直流屏充電模塊說明操作資料如下：
一、充電模塊技術指標：
gz22010-3輸出額定值dc10a/230v,電壓調節范圍198～286v
輸出限流范圍10%～105%額定電流,105%限流點,穩壓精度≤0.5% ,穩流精度≤0.5% ,紋波系數≤0.1% ,轉換效率≥92%。
gz22010-3在額定輸入電壓、額定輸出情況下,動態響應
恢復時間：≤200μ s，超調：≤±5%,20%負載躍變到80%。
gz22010-3輸出過壓保護：295±5vdc，不可恢復。
充電模塊gz22010-3的輸出欠壓告警由監控設置，交流輸入欠壓保護值295±5vac（恢復電壓 305±5vac）
交流電壓正常后，gz22010-3自動恢復工作,交流輸入過壓保護值465±5vac（恢復電壓 455±5vac）
整流模塊gz22010-3的過溫保護：80℃±5（恢復溫度：65℃±5）降溫后自動恢復
冷卻方式：自然冷卻
外形尺寸：160mm×300mm×457mm（寬×高×深）
模塊凈重：≤12kg
二、自冷模塊gz22010- 3外形結構與接口

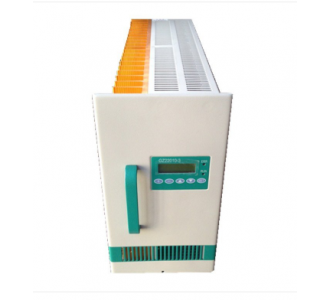

1.外形結構:自冷模塊gz22010- 3
2.輸入輸出接口:gz22010- 3直流屏模塊
3.其他說明：
1）三相電中一相模塊的交流電源輸入端，輸入方式為三相三線制，無相序要求
2）三相電中一相
3）三相電中一相
4）保護地 pe 模塊的保護地引出端，和gz22010-3模塊外殼相連接通信接口
5）485a 弱信號端，gz22010-3模塊和上級設備的通信接口為串行異步傳輸模式，接口電平為 rs485
6）485b均流接口
7）均流+弱信號端，兩個或者兩個以上的gz22010-3模塊輸出并聯時需要將此端并聯，聯以實現gz22010-3模塊均分負載；建議：層間gz22010-3模塊均流線連接請使用屏蔽線
8）均流-直流輸出
9）輸出+模塊的直流輸出端，輸出和機殼之間隔離
10）輸出
注意: 為了保障安全，請將交流輸入中的保護地 e pe 端與大地正確連接；為了保障系統的安全性，每個gz22010-3模塊的三相交流輸入必須單獨配置進線空開。
