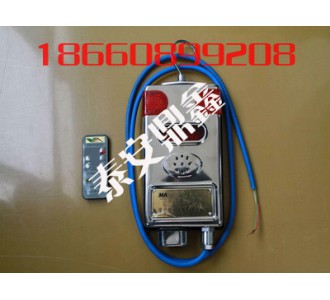

煤礦安全監控系統中連續監測礦井環境氣體中及抽放管道內甲烷濃度的裝置，叫做甲烷傳感器。它一般具有顯示及聲光報警功能。甲烷傳感器應垂直懸掛，距頂板（頂梁、屋頂）不得大于300 mm，距巷道側辟（墻壁）不得小于200 mm，并應安裝維護方便，不影響行人和行車

甲烷傳感器特點

具有自動調零功能；

標校可靠性更高，性能更穩定，使用更簡單方便；

采用高分辨率的單片機，測量的數值均準確可靠；

開機并具有自動穩零功能；

可選擇的調試菜單結構，方便調試，操作簡單。

 采樣方式：擴散式

元件檢測反應速度：<30S

熱催化元件壽命：一年

本安參數：a、 Ui：18V（DC）    Ii：70mA

b、 Ci：0.08μF      Li：0mH

工作電壓：DC9-24V

工作電流：≤70mA

防爆型式：礦用本質安全兼隔爆型

防爆標志：ExibdI

3.4外型特征

外殼材料：不銹鋼

外殼顏色：銀白色

外形尺寸：260×130×55mm

甲烷傳感器的重量：1kg

3.5電纜長度：2000m

分布電感：≤800uH/km

分布電容：≤0.06uf/km

甲烷傳感器的使用規范

一、甲烷傳感器的安設位置

(一)臨時停工巷道

1.局部通風機正常運轉，不設柵欄時，甲烷傳感器保持原有位置。

2.局部通風機正常運轉，設置柵欄時，柵欄以里的甲烷傳感器移動至柵欄上方，如柵欄以里有多臺甲烷傳感器，只在柵欄上方安設1臺，其余傳感器拆除。

3.當臨時停工巷道不能保證監控系統的供電電源正常運行，施工單位必須提前向監測監控中心提出書面申請，經監測監控中心、生產科、機電科聯合制定方案后，報通風副總、總工程師批準后執行。未經批準不得擅自停止電源供電，否則對單位主要負責人罰款500元/次

甲烷傳感器工作原理

該傳感器測量沼氣濃度采用熱催化原理。熱催化元件和金屬膜電阻及調節電位器P1組成惠斯登電橋，當環境中的沼氣以擴散的方式進入氣室腔時，與敏感元件反應，電橋有與沼氣濃度相對應的電訊號輸出，該項訊號經A/D轉換器轉換后，直接送往單片機89C51進行數據處理，來完成儀器的顯示、報警等功能。該報警儀以89C51為中央處理單元、由測量電橋、A/D轉換、數字顯示、聲光報警等單元電路組成。
