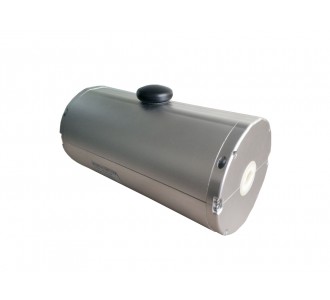

分布式故障在線監測設備

一 .概述

輸電線路架設好后，會有當地電網部門派工作人員定期進行維護，檢修。但面對數量如此龐大的輸電線路來說，這樣的檢修工作周期長、效果差，如果無法及時發現線路故障，小問題可能會釀成大禍，為了能讓電網運維人員實時監測到線路健康狀態，特力康研發了分布式故障在線監測設備。

二.分布式故障在線監測設備技術參數

1.故障定位：行波傳感器寬帶1kHz~2MHz

2.故障區間定位可靠性≥95%

3.故障位置定位誤差≤100米

4.有效檢測線路長度≤30公里

三．分布式故障在線監測設備工作原理

1.輸電線路分布式故障診斷系統不同于傳統行波定位系統，其核心部件一分布式故障診斷裝置安裝于輸電線路導線上，可以實時捕捉故障瞬間的行波信號。

2.對于復雜網絡結構的輸電線路，先利用工頻故障電流定位故障區間，再在故障區間內實施行波定位

四．正常工作環境要求

溫度：-40~85℃

大氣壓力：86Kpa~106Kpa

風速：0~100km/h

兼容性：可耐受500KV強電場、強磁場，具有可靠安全的電磁兼容性

五 。安裝事項

1本產品可直接安裝在輸電線路上，上塔前請明確線路帶電情況（建議安裝特力康電流分級型帶電指示器）

2一般2~3套設備可完成對30km的線路監測

六．產品別稱

線路在線監測裝置-故障監測交流型、輸電線路故障監測裝置、分布式故障在線監測設備、輸電線路分布式故障定位裝置、分布式故障及隱患一體化監測裝置

七 。產品型號

TLKS-PMG-DSC
