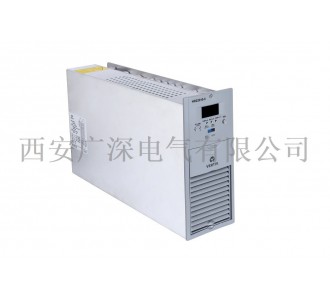

廣深直流屏技術服務中心在對網上所售直流屏進行巡檢和日常維修時，發現不少用戶對直流屏的正確使用、日常維護還需提高技能。有些用戶見到后臺有直流屏告警無fa正確進行故障分類，有些用戶對直流屏非正常告警無法找到故障點，還有用戶把后臺綜合自動化系統的故障誤認為是直流屏故障等等，以上種種誤判使直流屏故障點不能盡快得到排除，會給直流屏和其它外wei設備的運行帶來風險。所以，作為電氣維護班組盡量掌握更多的直流屏故障判斷知識是十分有bi要的。采用艾默生（EMERSON）直流屏he心部件成套的直流屏是市場占有率高，覆蓋面也廣，本文就以艾默生HD22010-3模塊組成GZDW直流屏為例，從如何判斷分析HD22010-3充電模塊故障的角度來做一探討。

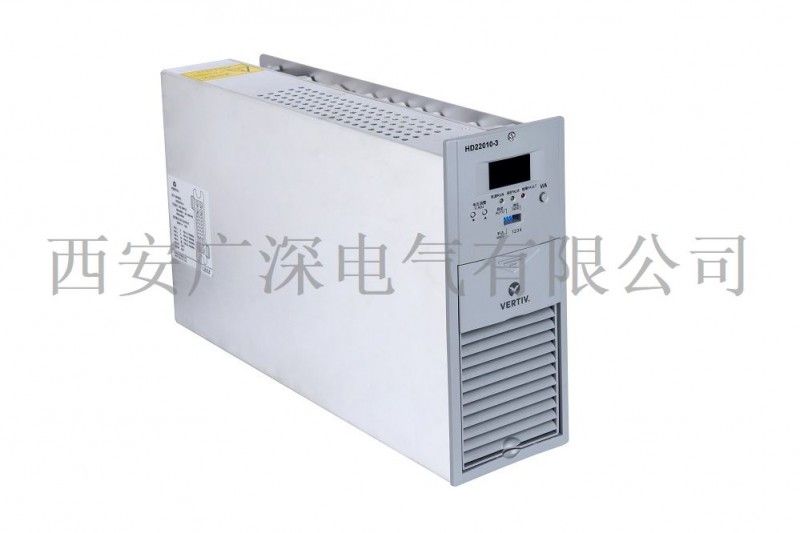

HD22010-3直流屏充電模塊可以自身顯示故障代碼，模塊告警信息以故障代碼的形式在LED上實時的閃爍顯示。告警代碼同時會上傳到后臺系統，這必須基于后臺廠家的綜自平臺與艾默生PSM-E11監控（或PSM-E20）實現所有協議的正確對接。
如HD22010-3充電模塊顯示E31，則表示輸出欠壓。HD22010-3的輸出電壓范圍是176V~320V，輸出欠壓告警閾值點是198V，告警保護后仍有DC輸出，當輸出電壓低于176V后，則HD22010-3充電模塊停止輸出。如果輸出電壓恢復到198V以上，則告警消失，恢復正常。對于長時間顯示欠壓告警（E31），如果交流輸入正常，則有可能是充電模塊損壞了，需要進行維修。還有一種故障是實際輸出正常，而顯示輸出電壓值欠壓，這也屬于損壞范疇。
如HD22010-3充電模塊顯示E32，則表示模塊過溫。HD22010-3充電模塊的過溫保護點是80℃，超過80℃時模塊停止輸出，如模塊溫度降到60℃以下時，則恢復正常輸出，告警消失。對于偶爾出現過溫保護，一般由于偶然環境因素。如果頻繁出現過溫保護，就要檢查直流屏的通風散熱設計是否符合規范，以便進行必yao改進。在設備機房中，gong率密度的布局也要符合規范，避免環境溫度過熱。
如HD22010-3充電模塊顯示E33，則表示交流過欠壓。HD22010-3的輸入過壓保護點為485±10Vac ，過壓保護后無直流輸出，恢復點為460 ±15Vac。 HD22010-3輸入欠壓保護點為313±10Vac，欠壓保護后無直流輸出，交流輸入電壓恢復到335 ±10Vac后，直流輸出恢復正常。
如HD22010-3充電模塊顯示E34，則表示交流缺相。此時充電模塊的HD22010-3可以實現半載輸出，即輸出功率xian制在1300W以內，輸出電流xian制在5安培以內，此時雖然可以繼續保障給二次設備供電，但無法給蓄電池進行均充，維護人員要及時檢查交流輸入線路，盡快恢復正常。
如HD22010-3充電模塊顯示E35，則表示故障為原邊過流，即模塊整流側出現過流，此時黃色的保護指示燈常亮。如出現E35的故障信息，模塊保護,模塊不能自動恢復，必須將模塊斷電后重新上電。維護人員需要檢查模塊是否過熱，如發現過熱需要關閉模塊20分鐘以上然后重啟；同時檢查防塵網是否堵塞，如發現堵塞，需要及時清洗防塵網。
如HD22010-3充電模塊顯示E36，則表示輸出過壓。當輸出電壓大于293±6Vdc時，模塊保護，無直流輸出，保護指示燈（黃色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。用戶可以通過監控模塊指令來調節充電模塊輸出電壓范圍。

?
