聚丙烯酰胺可以應用于各種污水處理（針對生活污水處理使用聚丙烯酰胺一般分為兩個過程，一是高分子電解質與粒子表面的電荷中和；二是高分子電解質的長鏈與粒子架橋形成絮團。絮凝的主要目的是通過加入聚丙烯酰胺使污泥中細小的懸浮顆粒和膠體微粒聚結成較粗大的絮團。隨著絮團的增大，沉降速度逐漸增加。從而可以更好的通過壓濾機壓泥，進而達到環保處理的要求，干泥外運進行焚燒處理。）PAM為分子量由幾百萬至幾千萬的高分子水溶性有機聚合物，在顆粒間形成更大的絮體及由此產生的巨大表面吸附作用。目前國內的聚丙烯酰胺代表性的高分子聚丙烯酰胺有：非離子型聚丙烯酰胺（簡寫NPAM，分子量800-1500萬）、陰離子型聚丙烯酰胺（簡寫APAM，分子量800-2000萬）、陽離子聚丙烯酰胺（簡寫CPAM，分子量800-1200萬，離子度10%-80%）。用量一般為廢水量的百萬分之一至百萬分之二。因而，主要是通過人工合成形成的。

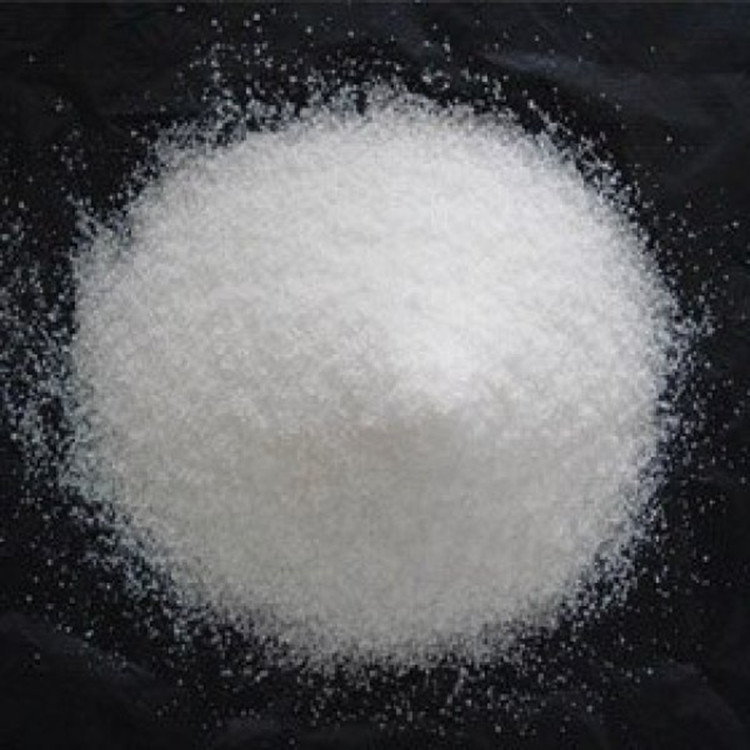

制備：首先采用氧化還原反應體系、偶氮化合物和輔助引發劑組成的復合引發體系，以丙烯酰胺(AM)與丙烯酰氧乙基三甲基氯化銨(或DMC,DMAAC)為原料，通過水溶液自由基共聚合，合成陽離子聚丙烯酰胺(CPAM)。在反應器內加入一定量的丙烯酰胺、丙烯酰氧乙基三甲基氯化銨、尿素和去離子水，攪拌均勻后，用2mol/L的H2SO4調節pH至要求值，通入N2鼓泡30min，加入一定量的(NH4)2S2O8、CH3NaO3S.2H2O和偶氮類化合物引發聚合反應，當反應液黏稠時停止通N2，繼續反應2h后得到白色透明膠體，將膠體于60C下干燥至恒重，粉碎，即得陽離子聚丙烯酰胺絮凝劑。  聚丙烯酰胺PAM的物化性質
